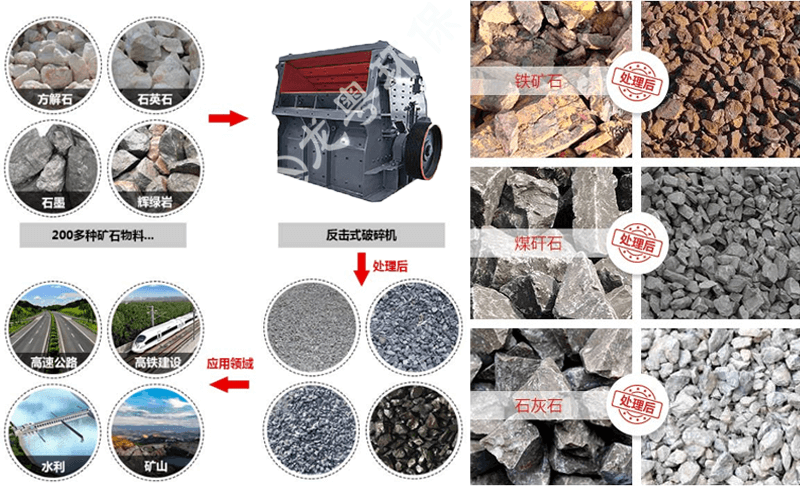

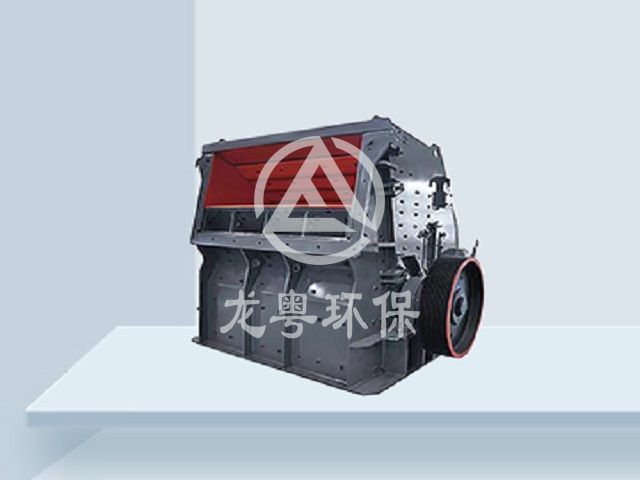

產品簡介：

反擊式破碎機具有新穎的設計原理，采用新概念破碎技術，能滿足不同物料規格的破碎，完全滿足 “多碎少磨”新工藝的要求?！笆蜩F”原理不僅破碎比大，而且單位電耗低，通過大型的工程證明了在礦物加工領域中本機具有良好的應用前景。反擊式破碎機能處理邊長100～500毫米以下重型物料，其抗壓強度最高可達350兆帕，具有破碎比大，破碎后礦山物料呈立方體顆粒等優點。設備體積小、構造簡單、破碎比大、耗能少、生產能力大、產品粒度均勻、并有選擇性的碎礦作用，是很有發展前途的設備。

工作原理：

反擊式破碎機是一種利用沖擊能來破碎物料的破碎機械。機器工作時，在電動機的帶動下，轉子高速旋轉，物料進入板錘作用區時，與轉子上的板錘撞擊破碎，后又被拋向反擊裝置上再次破碎，然后又從反擊襯板上彈回到板錘作用區重新破碎，此過程重復進行，物料由大到小進入一、二、三反擊腔重復進行破碎，直到物料被破碎至所需粒度，由出料口排出石料由機器上部直接落入高速旋轉的轉盤；在高速離心力的作用下，與另一部分以傘型方式分流在轉盤四周的飛石產生高速碰撞與高密度的粉碎，石料在互相打擊后，又會在轉盤和機殼之間形成渦流運動而造成多次的互相打擊、粉碎。

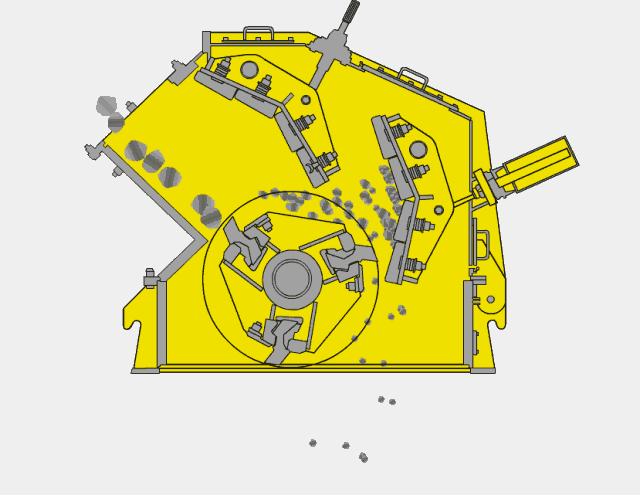

                                                                                            動態圖

性能特點：

1、反擊板與板錘間隙能方便調節，有效控制出料粒度，顆粒形狀好；

2、礦石沿節理面破碎，故電耗少、效率高；

3、無鍵連接，檢修方便，經濟可靠；

4、破碎功能全、生產率高、機件磨耗小、綜合效益高；

5、高鉻板錘，抗沖擊、抗磨損、沖擊力大；

6、構造簡單、體積小、重量輕、生產能力大、生產成本低。進料口大、破碎腔高、適應物料硬度高；

7、破碎比大，可達40，因此可以簡化破碎流程，可使三段破碎變成兩段或一段破碎，降低選礦廠設備費用。

                                                                                                結構圖

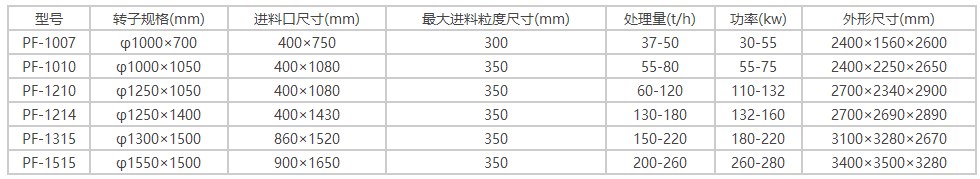

技術參數：
